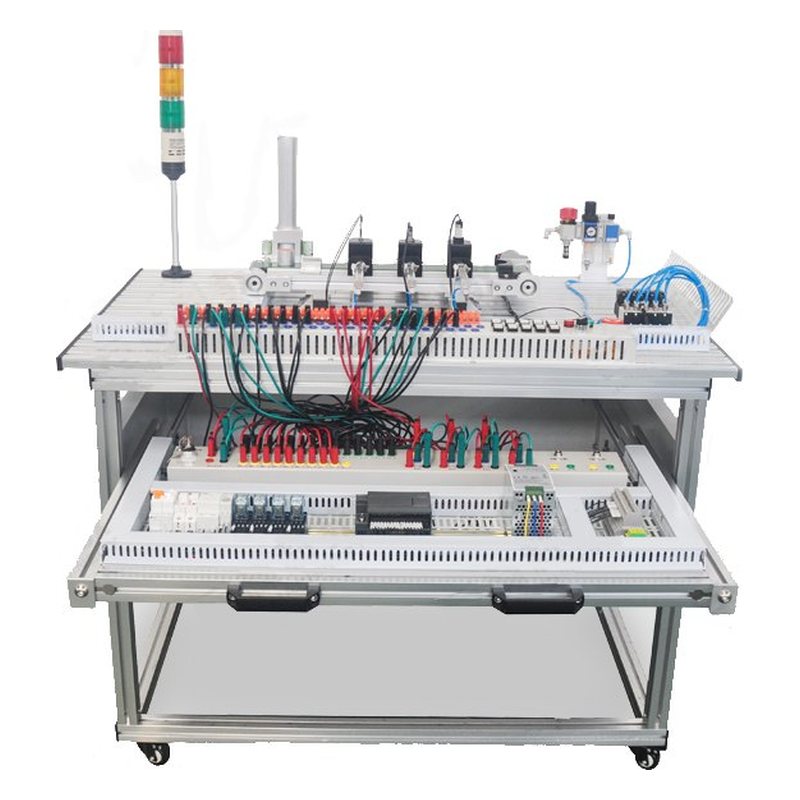

PG-JFJ1002型 光机电一体化物料分拣实训 装置（变频控制）

PG-JFJ1002 光机电一体化物料分拣实训装置（变频控制）主要元器件由传感器、气缸、气动电磁阀、三相电机、变频器等组成。装置控制系统采用西门子S7-200PLC,通过变频器对传送带电机进行速度调节,并把传送的物料进行材质与颜色的分辨,将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校“机电工程系”自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势;轻便、美观、易学习是产品的特色。1.装置由铝型材、高强度钣金制作,表面高亮度银色硬质氧化

在线咨询 17702012118

一、设备简介

PG-JFJ1002 光机电一体化物料分拣实训装置（变频控制）主要元器件由传感器、气缸、气动电磁阀、三相电机、变频器等组成。装置控制系统采用西门子S7-200PLC,通过变频器对传送带电机进行速度调节,并把传送的物料进行材质与颜色的分辨,将分辨出来的物料用气缸推入到指定的仓位内。适合高等院校“机电工程系”自动化课程的教学/实训。开放式教学、在提升趣味性的同时提高学生动手能力是产品的优势;轻便、美观、易学习是产品的特色。

二、实训项目内容

1.传感器的安装与调试

2.变频器的安装与调试

3.气动回路安装与应用

4.PLC可编程序控制器的应用

三、主要特点

1.装置由铝型材、高强度钣金制作,表面高亮度银色硬质氧化

2.PLC控制端口对外开放

3.用PLC实现对变频器的控制

4.变频器对电动机的速度调节与应用

5.通过编码器反馈测试电动机的旋转速度

6.可对物料进行颜色、材质分拣

7.气压传动在实际生产中的运用

8.可选配上位机(触摸屏、电脑等)对硬件检测及程序校验

9.采用铝型材不生锈、轻便、美观

10.学习趣味性,易用直观

四、产品涉及课程

1.电机拖动技术

2.变频控制技术

3.传感器检测技术

4.气压传动与控制技术

5.PLC可编程控制技术及应用

五、主要技术参数
