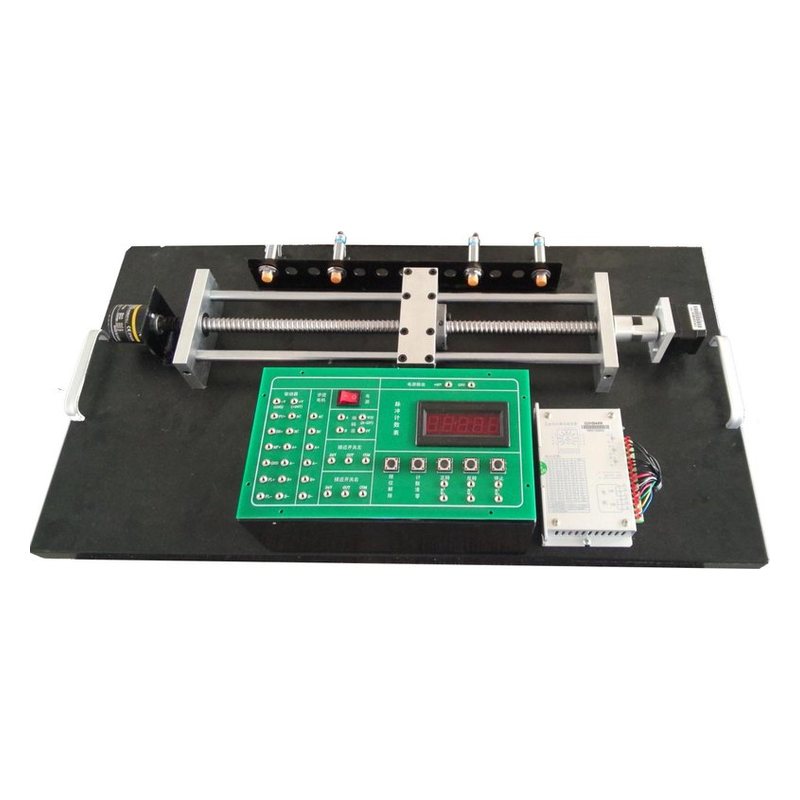

PG-BJM1001型 步进电机实训模型组成：采用步进电机、驱动器、小车及丝杠、接线盒、旋转编码器、脉冲计数表、接近开关等组成。其中旋转编码器用来做闭环控制，脉冲计数表用来显示脉冲个数,让实验看起来更直观。接线盒端子都使用弱电，确保了使用者人身安全。3、PLC选用三菱FX1N24MT晶体管输出主机即可。（也可以用西门子PLC24点晶体管输出即可）
PG-BJM1001型 步进电机实训模型组成：采用步进电机、驱动器、小车及丝杠、接线盒、旋转编码器、脉冲计数表、接近开关等组成。其中旋转编码器用来做闭环控制，脉冲计数表用来显示脉冲个数,让实验看起来更直观。接线盒端子都使用弱电，确保了使用者人身安全。
一、技术参数：
1、步进电机参数：
(1) 步距角：1.8°
(2)额定电流：0.95A
(3) 保持转矩：0.95N.m
2、欧姆龙旋转编码器：
(1)最高响应频率：100KHZ
(2) 允许最高转速：6000r/min
3、PLC选用三菱FX1N24MT晶体管输出主机即可。（也可以用西门子PLC24点晶体管输出即可）
二、实验项目
1、步进电机正转及调速实验
2、步进电机反转及调速实验
3、步进电机加速控制实验
4、步进电机减速控制实验
5、步进电机的往返控制实验
6、步进电机的位置闭环控制实验
