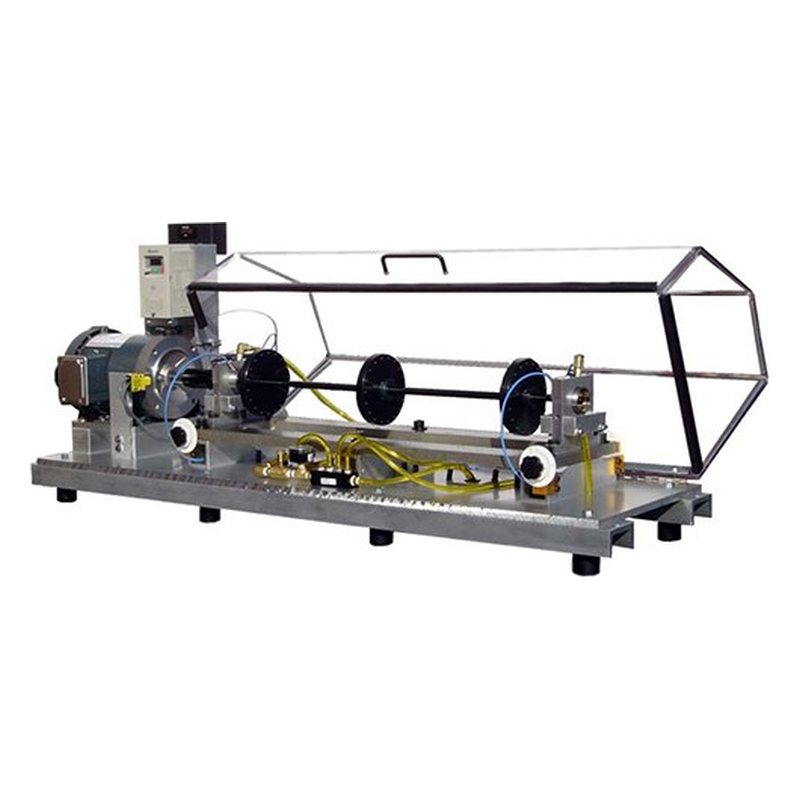

PG-MR01型 机械故障与转子动力学模拟系统（MFS-RDS）是一种创新的工具来研究油润滑的轴颈轴承，以及其他常见的机械故障，如平衡和共振研究转子系统的动态行为。油泵提供的模拟器来驱动的润滑流体。此外，机械故障与转子动力学模拟系统提供了不同的轴承游隙的选择和控制的润滑油压力旋转转子动力学和鞭现象。MFS-RDS配备共振套件是一个完美的工具在旋转机械共振和学习共振缓解的方法，获得实际经验。 随着安装在主轴上，在各种位置的共振的转子盘的第三模式的不同数量的能够被激发。海岸主轴振动的Bode图，向下测试右图所示。三个共振可以清楚地被识别 现货供应，支持来图定制与整室配套。
PG-MR01型 机械故障与转子动力学模拟系统（MFS-RDS）是一种创新的工具来研究油润滑的轴颈轴承，以及其他常见的机械故障，如平衡和共振研究转子系统的动态行为。油泵提供的模拟器来驱动的润滑流体。此外，机械故障与转子动力学模拟系统提供了不同的轴承游隙的选择和控制的润滑油压力旋转转子动力学和鞭现象。
许多实验的可能性
MFS-RDS配备共振套件是一个完美的工具在旋转机械共振和学习共振缓解的方法，获得实际经验。
随着安装在主轴上，在各种位置的共振的转子盘的第三模式的不同数量的能够被激发。海岸主轴振动的Bode图，向下测试右图所示。三个共振可以清楚地被识别。
油膜涡动和鞭是重要的不稳定现象与转子系统油膜轴承的。随着（转子盘的数目）的轴承负荷，轴承间隙（轴承盒的选择）和油的压力（调节供油阀）的适当选择，油洄和鞭状可以是模拟使用的MFS-RDS。在右边的瀑布图显示本模拟器上的油膜涡动和鞭观察。第一临界转速的主轴（1X），油膜涡动和油膜振荡的确定在这个瀑布图。为了观察油膜涡动和鞭子，仿真器必须运行在两倍以上的主旋翼轴的一阶临界转速。
在转子动力学研究的一个关键概念是重型和高点。随着MFS-RDS和可选的试剂盒提供的光谱纸牌任务，这两个点之间的相位关系可以证明。
特点
●特别设计的转子轴的流体油膜轴承转子动力学模拟
●不同的轴承游隙的选择和控制的润滑油压力转子动力学研究
●安装方便接近探头
●刚性，滑动操作
●分割托架轴承座，便于转子装配交汇处
●专业拼合环的轴承和转子，便于更换和安装结束
●转子轴滑动，无需拆卸安装的组件方便地更改
●连轴器，转子，轴承和轴可以改变无需拆卸轴承座
●方便对准螺旋千斤顶
| 电动 |
| 马达 | 3相马达1/2 HP，预接线的自我调整安装系统，易于安装/拆卸 |
| 驱动 | 1/2 HP多功能的前面板可编程控制器变频交流电机驱动器 |
| RPM范围 | 0至6000 rpm（短期）变速 |
| 转速表 | 内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的 |
| 电压 | 115/230 VAC，60/50赫兹，单相 |
| 机械 |
| 轴径 | 1/2“直径;转过身来，地面，抛光（TGP）钢 |
| 转子基地 | 30“长，完全可移动的插孔螺栓容易的水平偏差和垂直偏差的标准垫片。寄托，方便调整。 |
| 轴承 | 两个完整的流体膜与多个进油prots的轴承，在任何角度规定安装电涡流探头。轴承座可安装在九个不同的位置设置可变转子跨度 |
| 发油系统 | 泵，压力表，不锈钢油箱，回流量的安全开关，压力联锁计。 |
| 转子 | 2个6“铝有36个螺纹孔，每隔10度引入不平衡 |
| 安全盖 | 可上锁的清晰，耐冲击塑料铰链盖，电机联锁开关关闭电机盖抬起时， |
| 基础 | 1/2“模铸铝底座，底座加强筋和8橡胶隔震支座 |
| 物理 |
| 重量 | 大约有140磅 |
| 尺寸 | ł= 50“（125厘米），W = 14”（36厘米），H = 23“（58厘米） |
