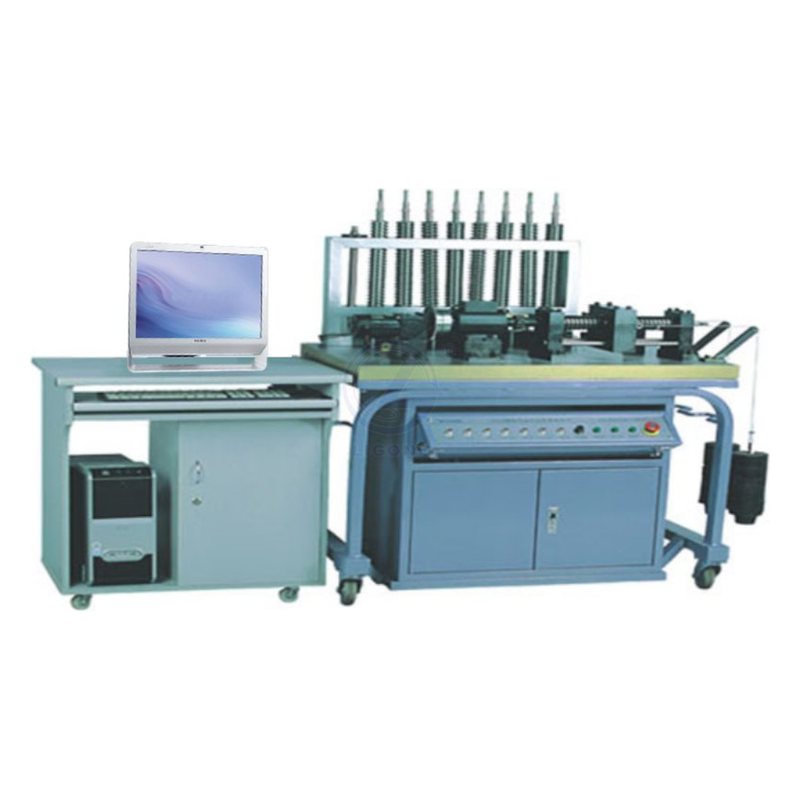

PG-LX01型 螺旋传动测试分析实验台是为机械类，机械设计专业的教学设计，螺旋传动是通过螺杆和螺母的旋合传递运动和动力。主要是将旋转运动变成直线运动，以较小的旋转矩得到*大的推力，旋转传动分为滑动螺旋副、滚动螺旋副和静压螺旋副三中形式。研究的对象是滑动螺旋副和滚动旋转副，在不同载荷情况下传动效率和对传动精度的分析。
一、PG-LX01型 螺旋传动测试分析实验台实验目的
1、滑动螺旋副：梯形螺纹、矩形螺纹、锯齿形螺纹、双、单头几何尺寸与螺距的测定实验。
2、滑动螺旋副：梯形螺纹、矩形螺纹、锯齿形螺纹、双头、单头、滚动螺旋副，恒载荷情况下，位移速度的测定。
3、滑动螺旋副、滚动螺旋副效率曲线的测定与绘制及其比较。
4、滚动轴承效率曲线的测定
二、主要配置
1、带减速器的直流调速电机：N=40WW=0-50转/分（1台）
2、转矩转速传感器：T=5N.m转速：n=0-6000r/min（1台）
3、直流位移传感器：量程：L=0-180mm（1台）
4、角位移传感器：量程：0-1000脉冲（1台）
5、被测螺旋副：丝杆；单头、双头共5根（供客户选购）；锯齿形丝杆单头、双头各一根（供客户选购）；矩齿形丝杆单头、双头各一根（供客户选购）；滚动螺旋传动副1套
6、负载砝码20块，2kg/块
7、弹簧Φ40×300（长）1个
8、测试软件1张
9、外形尺寸：1200×600×880mm
10、重量：160kg
