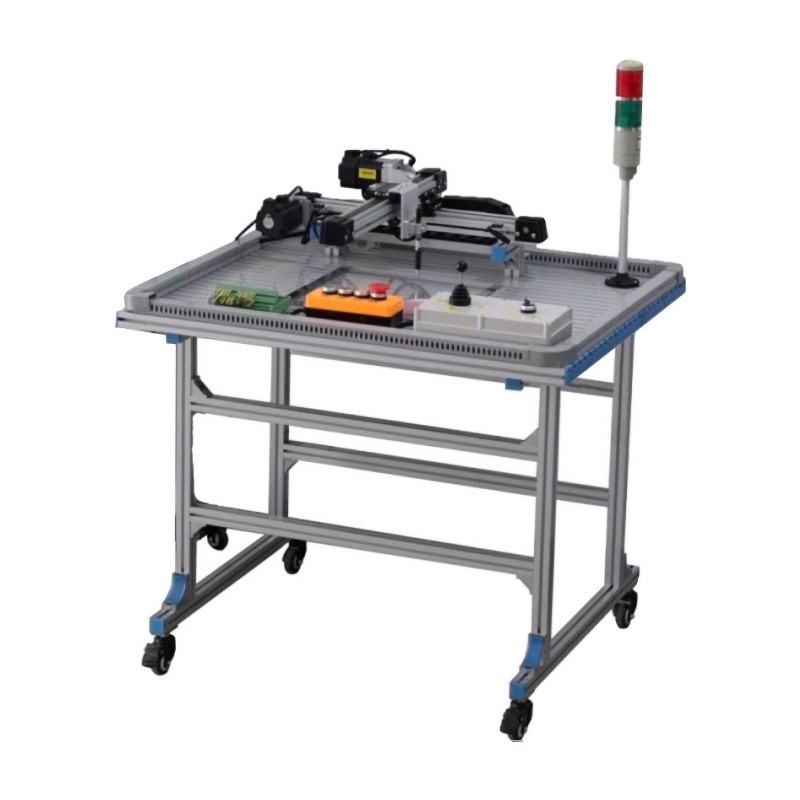

PG-EWK1002型 二维运动控制实验平台（PLC控制）

一、PG-EWK1002型 二维运动控制实验平台（PLC控制）概述

PG-EWK1002型 二维运动控制实验平台（PLC控制）是集运动控制卡、PLC可编程控制器、步进电机及驱动器、开关电源、XY控制平台及运动控制软件于一体的理想教学实验系统。XY控制台是一个采用滚珠丝杠传动的模块化十字工作台，可以实现平面内X、Y轴方向的运动控制，用于实现目标轨迹和动作。二维运动控制实验平台（PLC控制）系统软件包括基于轴的控制、基于坐标系的控制、命令编辑和运行、数控代码编辑和运行、复杂运动轨迹控制。

二、技术性能

1、定位精度：0.4mm

2、X轴有效行程：230mm；Y轴有效行程：230mm；*大运动速度：20mm／s；*大运动加速度：1g

3、输入电源：220V±10％(50Hz)

4、工作环境：温度-10℃～+40℃  相对湿度<85％(25℃)  海拔<4000m

5、装置容量：≤1．2kVA

6、外形尺寸：45cm×45cm×15cm

三、系统结构及组成

   二维运动控制实验平台主要由步进电机控制系统和电脑桌两部分组成，结构框图如下图所示：

（系统结构框图）

1、对象模块

2、  步进电机二个：采用二个2相步进电动机，分别为XY两个方向布置，X轴运动行程为230mm，Y轴运动行程为230mm。

3、2、PLC一个

4、  西门子S7-200 Smart SR40  输入24点、输出 16点;继电器输出，也可根据用户要求配置不同型号、品牌的PLC主机。配有通讯下载电缆—个，用于连接PLC主机与上位编程软件，实现PLC程序的上载、下载及PLC内部数据监控。

5、3、运动控制卡一块

6、（1）32位PCI总线，即插即用

7、（2）所有输入、输出均采用光耦隔离,抗干扰性强

8、（3）2轴伺服/步进电机控制，每轴可独立运动，互不影响

9、（4）脉冲输出的频率误差小于0.1%

10、（5）*大脉冲输出频率为2MHz

11、（6）脉冲输出可用单脉冲（脉冲+方向）或双脉冲（脉冲+脉冲）方式

12、（7）梯形加/减速

13、（8）任意2轴直线插补

14、（9）*大插补速度1MHz

15、（10）运动中可以实时读出逻辑位置、实际位置、驱动速度

16、（11）24路数字输入，12路输出

17、（12）每轴两个限位输入，可设置成无效，作为通用输入使用

18、（13）支持在一个系统中使用多达16个控制卡

19、（14）支持DOS、WINDOWS95/98/NT/2000/XP/WINCE等操作系统

4、步进电机驱动器二个

（1）输出电流：*大电流为2A

（2）输出方式：光光耦合器·开路集电极输出

5、稳压直流电源  一个

（1）输出电流：*大输出电流为5A

（2）输出电压：24V

（3）输出功率：120w

6、运动控制卡接口板 一块

  为运动控制卡提供接口端子，可根据自己的需要进行相应的接线，实现接线的灵活及开放性。

7、实验平台信号接口板 一块

  用以实现PLC和运动控制卡与实验平台的信号连接，在同一时刻只能一种控制起作用。

8、电脑桌一张（选配）

9、计算机一台(用户自备)

（1）用于安装CX-Program，组态等软件，主要完成时设备的编程及对整个设备运行情况的总体监控。

（2）硬件配置：基本配置要求P4 3.OG以上，内存至少为256M，至少有一个USB接口、一个Rs232串口和一个空闲PCI插槽。操作系统：Windows XP(专业版)+SP2。

（3）软件及电缆：提供编程软件CX-Program(演示版)、组态(演示版)软件各—套，用于设备的编程和监控；提供一根通讯电缆，用于上载、下载PLC程序。

四、实验项目

（一）基础实验

1、PLC认识和操作实验

2、PLC编程练习实验

3、组态认识实验

4、组态编程练习实验

5、直线电机的认识实验

（二）基于PLC控制的系统性实验

6、基于PLC控制的单轴实验

7、基于PLC控制的两轴联动控制实验

8、基于PLC控制的任意路线物料搬运实验

（三）基于运动控制卡控制的系统性实验

9、基于运动控制卡控制的单轴实验

10、基于运动控制卡控制的两轴联动实验

11、基于运动控制卡控制的任意路线物料搬运实验

五、运动控制卡可用以下开发工具：

1、CBuilder Borland  C++Bulider 6 工具开发的基本库函数示例程序及源代码

2、Dephi Borland Dephi 6     工具开发的基本库函数示例程序及源代码

3、Vb Microsoft Visual basic      工具开发的基本库函数示例程序及源代码

4、VC Microsoft Visual C++      工具开发的基本库函数示例程序及源代码
