PGTY-181A通用智能型电工实验室成套设备

一、产品的特点：

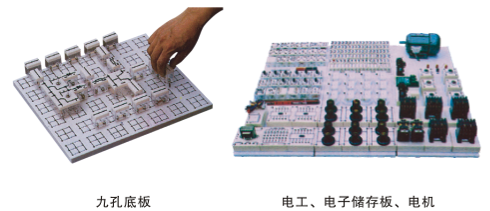

电工实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、实验台及操作桌结构：

1．实验台外壳尺寸：123×35×20cm

2．三相保险座

3．三相电源输入指标

4．总开关：实验台电源总开关，带漏电、过载保护

5．试验按钮：试验漏电开关漏电功能

6．电源输入指示1只

7．电源输出指示3只(红、绿、黄三色)

8．交流电压表：指示输出线电压

9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况

10．接线座5只：A单元三相四线及地线输出

11．电流表W相电流输出指示

12．O/I开关：三相四线电源输出控制(提高安全系数)

13．接线座2只：B单元交流低压电源输出

14．电表(2A)：B单元交流电流指示

15．旋钮：B单元3-24V交流低压选择输出

16．开关：C单元双路直流稳压电源开关

17．旋钮：C单元双路Ⅰ路稳流调节

18．旋钮：C单元双路Ⅱ路稳流调节

19．接线座2只：C单元Ⅰ路直流稳压输出

20．保险座：C单元双路稳压电源保险

21．电表4只：双路稳压电源电压、电流指示

22．接线座：D单元直流5V稳压输出

23．电表：D单元电流0.5V输出指示

24．开关1：控制各低压交流电、信号源

25．开关2：控制E单元交直流调压电源

26．电表：E单元交流电压输出指示

27．接线座4只：E单元交流、直流输出口

28．旋钮：E单元0～240V电压调节

29．插座：G单元220V输出插座

30．旋钮：音频功率放大器音量调节

31．接线座2只：音频信号输入

32．按钮：单次脉使能开关

33．接线座3只：单次脉冲输出口

34．液晶屏：显示输出频率、波形、及波形输出衰减值

35．频率调节模块：数字式键盘输入所需的波形频率

36．波形先择模块：数字式键盘输入所需的波形

37．波形输出口：输出选择的波形

38．波形输出幅度调节：细调波形输出幅度

39．方波占空比调节：调节方波输出占空比

40．直流偏置调节：调节波形输出直流偏置

41．智能型功率表、功率因数表

42．实验桌面尺寸：160×70cm

43．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验

44．储存板：放置元件盒

45．左储存柜：放置储存板（带门锁）

46．抽屉：放置常用工具

47．右储存柜：放置储存板（带门锁）

48．示波器：型号不限（用户自备）

49．工具

三、实验台主要技术指标：

1、输入工作电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。

电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv

D单元：直流稳压5V，电流0.5A

E单元：交直流电压0～240V连续可调，电流2A

F单元：220V电压输出，供外接仪器使用。

3、单次脉冲源：每次均可输出一对正负脉冲

4、功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。

2）大屏幕LCD显示输出频率、波形、减值。

3）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

4）频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率。

5）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

6）方波占空比可调, 调节范围
