系统控制部分全部采用实物，控制对象采用仿真模型，整个暖通监控系统实验实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。暖通监控系统实验实训装置 能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。 现货供应，支持来图定制与整室配套。

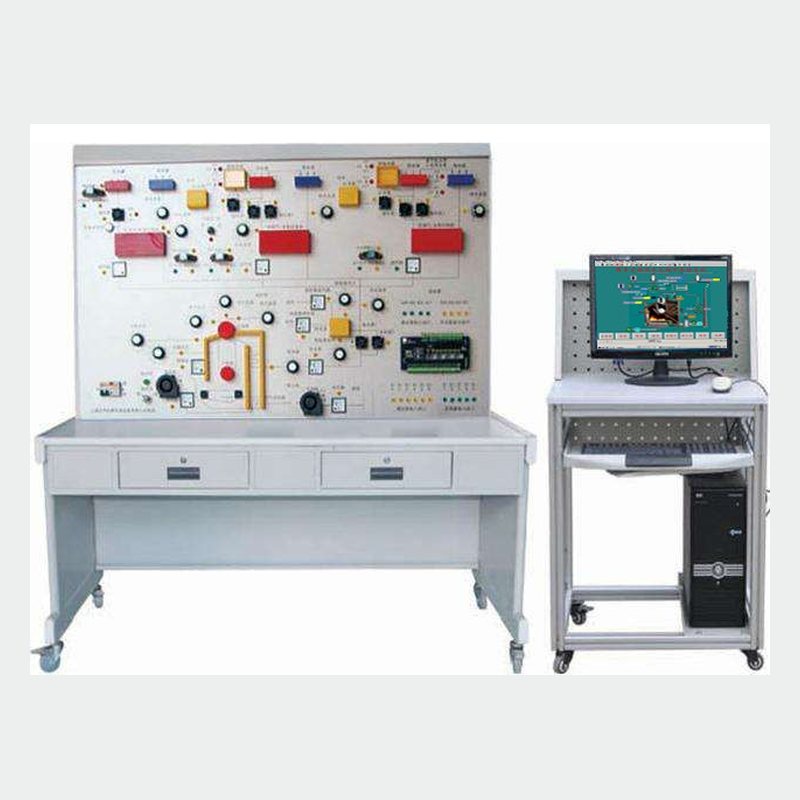

一、PG-L1003型 暖通监控系统实验实训装置设备参数及性能：
1、组成：
系统控制部分全部采用实物，控制对象采用仿真模型，整个暖通监控系统实验实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
2、系统实训功能：
暖通监控系统实验实训装置 能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
可扩展，可兼容，LON总线通讯方式
输出，8点、IO/DO 输入，11点AI/DI
信号方式；干触点/0-20MA/0-10A/发10K
三、实训项目
实训项目一：楼宇锅炉程序控制实训
实训项目二：楼宇锅炉水位自动调节控制实训
实训项目三：楼宇锅炉蒸汽压力自动调节控制实训
实训项目四：锅炉汽包水位与锅炉给水阀的联动控制
实训项目五：楼宇三冲量调节系统自动控制实训
实训项目六：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
实训项目七：锅炉除氧器水位与锅炉除氧器进水阀的联动控制
实训项目八：空调膨胀水箱与空调补水泵的联动控制
实训项目九：空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
实训项目十：供暖供水热交换器二次侧(低温)热水供回水温度控制
实训项目十一：生活供水热交换器二次侧(低温)热水出口温度控制
实训项目十二：生活循环泵与生活调节阀的联动控制
实训项目十三：供暖热水回路中的循环水泵的控制
实训项目十四：线路故障的判断与处理
实训项目十五：设备故障的判断与处理
实训项目十六：设计并安装一个简易应用系统
实训项目十七：组态软件设计实训项目
实训项目十三：供暖热水回路中的循环水泵的控制
实训项目十四：线路故障的判断与处理
实训项目十五：设备故障的判断与处理
实训项目十六：设计并安装一个简易应用系统
实训项目十七：组态软件设计实训项目
四、主要配置
暖通模拟系统 1套
DDC控制器 1台
客户端电脑 1台
客户端软件 1套
暖通系统控制软件 1套
模拟热交换器 3台
模拟膨胀水箱 2只
模拟锅炉 1台
故障设置模块 1套
密度板双贴面进口防火板实训桌 1只
密度板双贴面进口防火板实训屏架 1只
145×85cm优质铝塑板丝网印刷面板 1块
密度板双贴面进口防火板电脑桌 1只
注：需另配PG－L型楼宇监控中心：
买多台同一型号楼宇自控系统实验实训装置，每台同一型号楼宇自控系统实验实训装置均需配一套PG－L型楼宇监控中心；
买多种不同型号的楼宇自控系统实验实训装置各一台，则可合用一套PG－L型楼宇监控中心。
