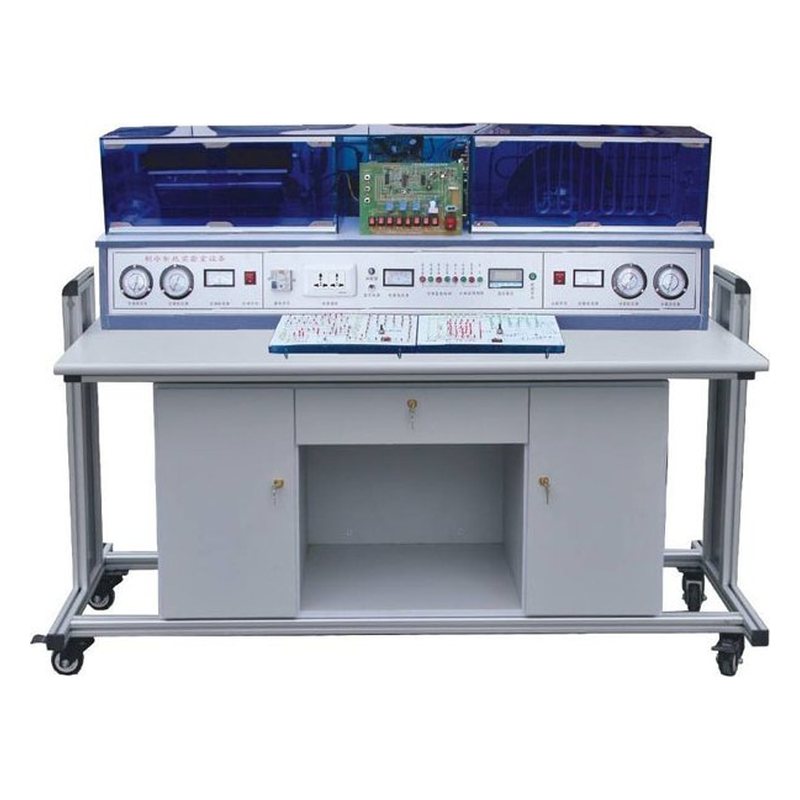

PG-JZL02型 变频空调制冷制热综合实验设备采用了变频技术，教师台配备故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。1、线路绝对仿真。(空调维修实训台与市场上的变频空调的总体结构、性能完全一样)。1)、空调器采用尖端纯直流变频技术节省能源，利于教学。4、纯软件模拟仿真制冷、制热全过程。教师演示控制台(带故障演示软件) 现货供应，支持来图定制与整室配套。
PG-JZL02型 变频空调制冷制热综合实验设备采用了变频技术，教师台配备故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。
（钢木结构）
一、显著特点：
1、线路绝对仿真。(空调维修实训台与市场上的变频空调的总体结构、性能完全一样)
2、多点温度采集、巡回检测、数码显示。
1)、空调器采用尖端纯直流变频技术节省能源，利于教学。
2)、整体设计合理、紧凑，使实验室视野更加开阔。
3、软、硬件相结合，增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。教师演示控制台(带故障演示软件)
二、空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间冷式电冰箱制冷系统流程
4、单门直冷式电冰箱制冷系统流程
5、单门间冷式电冰箱制冷系统流程
6、热敏电阻温控器系统流程
7、GR204EIC温控器系统流程
8、分体式热泵型空调器系统流程
9、分体式热泵型空调器电控系统流程
10、窗式电泵型空调器系统流程
11、风冷柜式空调器电控系统流程
12、电冰箱动态演示系统
13、分体式热泵型空调器动态演示系统
14、电冰箱模拟演示系统（硬件）
15、变频空调模拟演示系统（硬件）
三、变频空调制冷制热综合实验设备主要技术参数
工作电源：AC220V±5%（单相） 整机功耗：＜1KW
额定功率：50HZ 外形尺寸：1600 mm800mm1170mm
适用电压范围：160V～253V 压缩机功率：
*大遥控距离/角度范围：8m/80 空调：1ph 冰箱：1/10ph
噪音：内37～44dB 外55dB 制冷机类型：
环境温度：-5℃～40℃ 空调：R22 冰箱：R12
相对温度：≤85%（25℃） 空调工作方式：直流变频
四、电冰箱制冷维修培训设备故障设置方法
| 编号 | 故障名称 | 故障设置方法 |
| 1 | 漏氟 | 从截止阀Ⅰ充气口放气 |
| 2 | 毛细管堵塞 | 关截止阀Ⅱ，全关即全堵，半关即半堵 |
| 3 | 氟太多 | 从截止阀Ⅰ充气口加氟至 1.25倍电流 |
| 4 | 压缩机吸气口堵塞 | 用坏的过载保护器代替好的 |
| 5 | 压缩机启动电容故障 | 用不匹配的或坏的电容换掉好的 |
| 6 | 不停机 | 故障代码 C |
| 7 | 不停机 | 故障代码 D |
| 8 | 灯不亮 | 故障代码 E |
五、变频空调实训考核装置故障设置方法
| 编号 | 故障名称 | 故障设置方法 |
| 1 | 漏氟 | 从截止阀Ⅰ充气口放气 |
| 2 | 毛细管堵塞 | 关截止阀Ⅱ，全关即全堵，半关即半堵 |
| 3 | 氟太多 | 从截止阀Ⅰ充气口加氟至 1.25倍电流 |
| 4 | 压缩机吸气口堵塞 | 关截止阀Ⅰ，全关即全堵，半关即半堵 |
| 5 | 冷凝器脏堵塞 | 用一玻璃板封住冷凝器进风表面 |
| 6 | 蒸发器脏堵塞 | 用一玻璃板封住蒸发器进风表面 |
| 7 | 压缩机过载保护器 | 故障代码 BK |
| 8 | 压缩机启动电容器 | 故障代码 BM |
| 9 | 不制热 | 故障代码 BL |
| 10 | 室外风面不转 | 故障代码 BO |
| 11 | 室内风机不转 | 故障代码 BN |
| 12 | 温控不灵 | 故障代码 BS |
| 13 | 遥控接收头损坏 | 故障代码 BP |
| 14 | 整流电源电路故障 | 故障代码 BF |
| 15 | 制冷系统故障 | 把盘管处温度传感器移开 |
| 16 | 风门不动作 | 故障代码 BY |
| 17 | 温控控头损坏 | 故障代码 BR |
| 18 | +5V电源故障 | 故障代码 BG |
| 19 | +12V电源故障 | 故障代码 BV |
| 20 | 遥控器损坏 | 故障代码 BU |
